Eine Appliance auf 19" Basis gibt es für das pfSense-Projekt auf dem europäischen Markt nicht bezahlbar zu beschaffen. In Australien gibt es eine Firma, die Gehäuse herstellt, aber mit Einfuhrzoll und -umsatzsteuer sind auch diese Gehäuse unrentabel zu beschaffen. Es blieb nur der Weg selbst tätig zu werden.

Eine Hochverfügbarkeistlösung mittels "CARP" sollte einfach zu implementieren sein, daher ein Gehäuse, das zwei identische Einschübe aufnehmen kann. Die beiden Einschübe sollen unabhängig voneienander betreibbar sein und ein Austausch soll im eingebauten Zustand ohne Betriebsunterbrechung des anderen Einschubes erfolgen können.

Der unten abgebildete Einschub ist mit einem eigenen closed-frame Netzteil, Kaltgeräte-Buchse mit zweiploigem Schalter und Sicherungen ausgestattet. Als Mainboard wird ein modifiziertes ALIX 2D13 verwendet, ergänzt um eine Steckverbindung zum internen Anschluß des Netzteils.

.

.

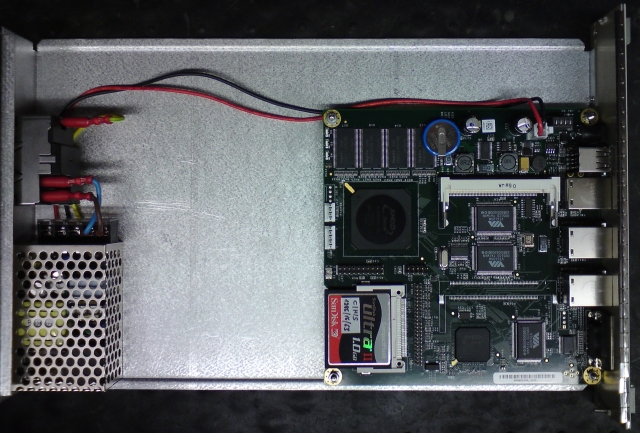

Die Einzelkomponenten eines Einschubes:

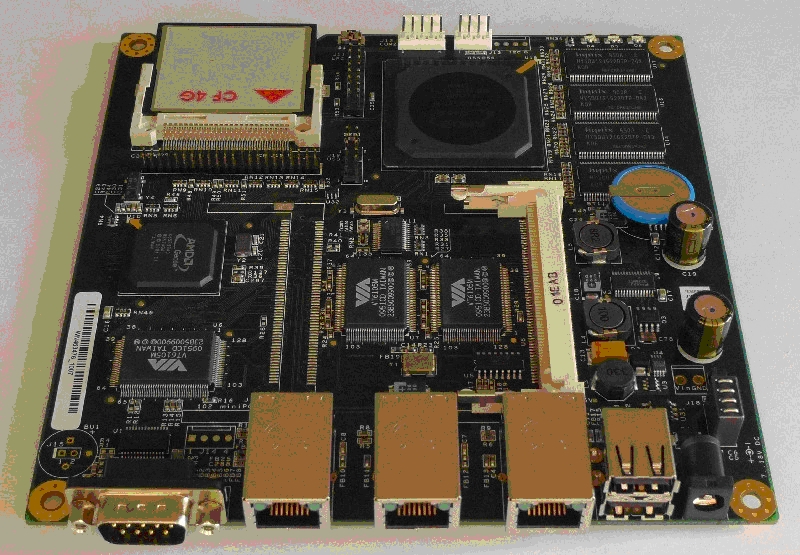

Systemboard

.

.

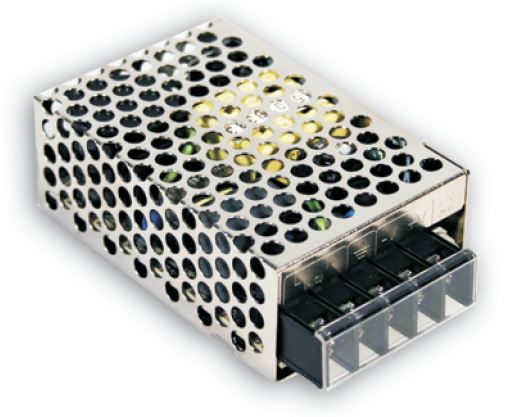

Netzteil

.

.

Kaltgerätebuchse mit Schalter und Sicherungseinsatz

.

.

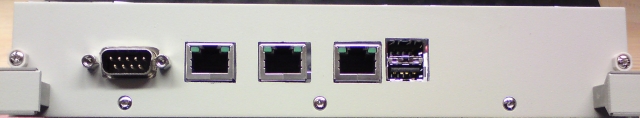

Die noch unbeschriftete Stirnseite eines Einschubes:

.

.

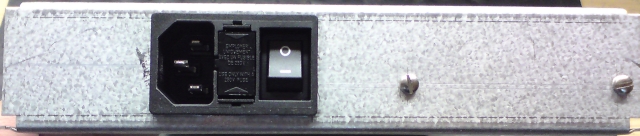

Die Rückseite eines Einschubes mit Kaltgerätebuchse, Schalter und Sicherungshalter:

.

.

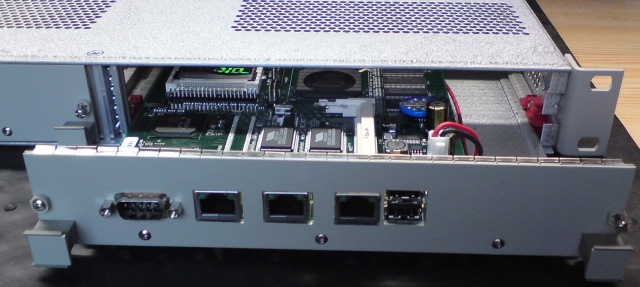

Der in das 1HE Gehäuse eingebaute, teilweise ausgezogene, Einschub:

.

.

Das 1HE Gehäuse von vorne mit einem unbestückten und einem bestückten Einschub:

.

.

Das 1HE Gehäuse von hinten mit einem bestückten und einem unbestückten Einschub:

.

.

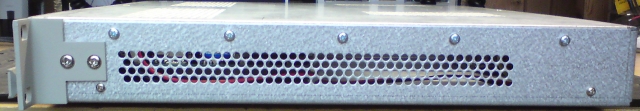

Das 1HE Gehäuse von der Seite:

.

.

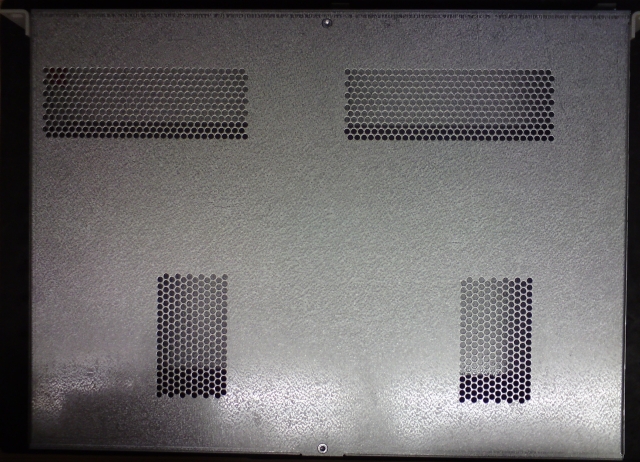

Das 1HE Gehäuse von oben:

.
